1. Qué problema mecánico resuelve un soporte

Una tarjeta gráfica se sostiene mediante un conjunto de uniones: el conector de la placa base, la fijación trasera al chasis y los elementos estructurales de la propia tarjeta. Un soporte adicional introduce otra trayectoria para parte de la carga. Su utilidad depende de dónde aplica esa reacción y de la rigidez del conjunto. No añade potencia de cálculo ni corrige por sí mismo una inserción incorrecta. Antes de comprarlo, comprueba que la tarjeta y la caja están montadas conforme a sus manuales y que el fabricante recomienda o admite ese tipo de apoyo.

Esta guía explica criterios de selección y comprobación. No hemos realizado ensayos de carga, medido deformaciones ni certificado la compatibilidad de los soportes ilustrados con una caja concreta. Los cálculos son ejemplos de estática simplificada y no representan fuerzas medidas en un equipo. Las fotografías muestran el EZDIY-FAB Sync-309-1 del catálogo editorial de la web. Su apariencia no confirma que encaje en tu montaje. Para instalar cualquier accesorio, utiliza las instrucciones de la tarjeta, el chasis y el propio soporte.

Carga, brazo y momento

El peso de una tarjeta actúa sobre un conjunto extendido desde la zona de montaje. En un modelo simplificado, una fuerza F aplicada a una distancia perpendicular d produce un momento M = F × d. Una masa hipotética de 1,5 kilogramos tiene un peso aproximado de 14,7 newtons si utilizamos una gravedad de 9,81 metros por segundo al cuadrado. Si concentráramos idealmente ese peso a 0,15 metros de un apoyo, el momento sería unos 2,21 newton metro. Son cifras didácticas, no una carga asignable a la ranura de tu placa.

Una gráfica real distribuye la masa entre disipador, placa, cubierta y otros componentes. Tiene varias uniones y rigideces, no un único brazo perfectamente rígido. Por eso no puedes deducir la fuerza que recibe cada tornillo ni una deformación admisible a partir del peso total y la longitud comercial. El ejemplo solo muestra que importa tanto la carga como la distancia. Una tarjeta más larga no es necesariamente más pesada y dos modelos de la misma masa pueden repartirla de forma distinta.

Qué significa introducir un segundo apoyo

El apoyo adicional puede asumir parte de la carga cuando entra en contacto en una zona prevista. La distribución depende de su posición, ajuste y rigidez. Elevarlo demasiado introduce una fuerza hacia arriba que puede alterar la posición de la tarjeta. El objetivo no es utilizarlo como un gato para enderezar a presión un conjunto que parece inclinado. Si observas una deformación importante o un montaje dudoso, revisa primero la instalación y consulta al fabricante. Un accesorio no debe ocultar un problema de fijación o daño.

La zona correcta de contacto es específica del diseño. Una cubierta plástica decorativa puede no ser un punto estructural adecuado. Una aleta fina, una placa electrónica expuesta o un ventilador tampoco son superficies genéricas de apoyo. Busca el punto indicado por el fabricante y comprueba que la pieza superior del soporte lo alcanza sin deslizarse. Si las instrucciones no permiten identificar un contacto válido, no improvises basándote en una fotografía de otra tarjeta. La similitud externa no demuestra equivalencia estructural.

2. Familias de soportes y nombres que se confunden

Un puntal de pie descansa sobre una superficie del chasis y regula una altura de contacto. Un brazo fijado a las ranuras traseras utiliza tornillos y una geometría distinta. Otros accesorios se conectan a puntos específicos de la caja o de la placa base. Cada sistema plantea comprobaciones diferentes. La palabra universal puede referirse a un rango amplio, pero no elimina la necesidad de medir. Identifica primero cómo transmite la carga y dónde se fija, antes de revisar color, iluminación o material aparente.

Soporte de pie frente a montaje vertical de GPU

Un soporte de pie bajo una tarjeta instalada horizontalmente no es lo mismo que un kit para orientar la gráfica verticalmente. El segundo puede requerir un cable elevador, un conjunto de ranuras y una distancia concreta al panel lateral. Sus problemas de compatibilidad son distintos. Al buscar en una tienda, la palabra vertical puede devolver ambos tipos. Revisa fotografías, lista de piezas y manual. Comprar un puntal no permite cambiar la orientación de la tarjeta, y un kit de orientación no sustituye automáticamente el apoyo recomendado por el fabricante.

En un montaje vertical, el peso y las fijaciones se distribuyen según el kit. No traslades las instrucciones de una tarjeta horizontal a esa configuración. Comprueba también ventilación y espacio del cableado, pero evita atribuir una temperatura concreta al cambio sin medir el sistema. Si tu único objetivo es reducir una inclinación visible, quizá no necesitas transformar toda la orientación. Define el problema mecánico y selecciona el accesorio que lo aborda de manera documentada, con el menor número de dependencias innecesarias.

Base magnética: fijación auxiliar, no compatibilidad completa

Una base con imán puede ayudar a mantener posición sobre una superficie ferromagnética compatible. No funciona igual sobre todos los materiales ni confirma que la chapa pueda soportar la carga. Una cubierta fina o una rejilla puede flexionar aunque la base se adhiera. Comprueba superficie, rigidez y espacio. No coloques el soporte sobre un ventilador ni tapes una zona necesaria para el flujo de aire solo para obtener una base aparentemente plana. La estabilidad depende del conjunto, no únicamente de que el imán se note fuerte al acercarlo.

Comparar puntales de altura ajustable en Amazon. Revisa el rango real, las dimensiones de la base y el punto de contacto; los resultados también pueden incluir kits de orientación vertical que cumplen otra función.

3. Medidas que debes tomar dentro de la caja

Apaga y desconecta el equipo según el procedimiento del fabricante antes de manipular el interior. Trabaja sobre una superficie estable y sigue sus precauciones frente a descargas electrostáticas. No introduzcas reglas metálicas ni herramientas entre componentes energizados. Para planificar, identifica la altura entre la superficie de base admisible y el punto de contacto autorizado de la tarjeta. Mide también la anchura disponible, el recorrido de cables y las zonas que ocupan los ventiladores. Una altura correcta no garantiza que la base quepa.

Margen dentro del rango de ajuste

Si la separación medida es de 95 milímetros, un soporte hipotético que anuncie entre 70 y 120 milímetros parece cubrirla. Todavía debes comprobar cómo define la marca esos extremos y qué pieza superior se incluye. No elijas un modelo cuyo límite coincida exactamente con una medida aproximada sin revisar tolerancias y geometría. Una lectura con el equipo montado puede tener errores por perspectiva o acceso. Si la compatibilidad queda en el límite, busca documentación más precisa o un rango adecuado que no dependa de extender al máximo un mecanismo.

La medida debe tomarse hasta el contacto real, no hasta el punto más bajo de cualquier componente. Una cubierta o una rueda de ventilador pueden quedar por debajo de la superficie estructural prevista. También importa si el soporte lleva una almohadilla y si su altura se incluye en la cifra comercial. Distingue medidas del conjunto y de piezas por separado. Una compra basada en una altura genérica bajo la GPU puede fallar aunque el catálogo parezca coincidir con la distancia que anotaste.

4. Ventiladores y entradas de aire

Revisa toda la zona de giro de los ventiladores de la tarjeta. El contacto del soporte debe quedar fuera de las aspas y de cualquier pieza móvil, incluyendo la trayectoria que podrían seguir si existe una pequeña vibración o desplazamiento. No basta con que el ventilador esté detenido al instalarlo. Algunos modelos no arrancan hasta alcanzar determinadas condiciones, por lo que una interferencia puede permanecer oculta durante una primera comprobación en reposo. Utiliza la geometría y las instrucciones para verificar la separación, sin acercar dedos ni herramientas a ventiladores en funcionamiento.

Comprueba también los ventiladores de la base de la caja. Un puntal puede caber entre ellos, pero la base puede invadir una rejilla o quedar apoyada en un marco que no está previsto para soportar carga. La alternativa puede ser un brazo anclado al chasis, siempre que sus puntos de montaje sean compatibles. No conviertas un ventilador en una plataforma mediante piezas improvisadas. Si no encuentras una superficie adecuada, considera otro accesorio o consulta al fabricante antes de forzar una solución.

Obstrucción geométrica frente a efecto térmico medido

Si un soporte tapa parte de una entrada de aire, puedes describir esa obstrucción visual. No puedes asignarle una subida concreta de temperatura sin un ensayo. El efecto depende de la cantidad de superficie bloqueada, la distribución de ventiladores, las velocidades y el resto del sistema. Evita afirmar que una pieza es térmicamente neutra porque parece pequeña. Lo prudente es buscar una ubicación admitida que minimice interferencias y, si comparas temperaturas, utilizar condiciones de carga y ambiente equivalentes con un registro de la configuración.

Una prueba antes y después debe mantener el mismo trabajo, duración y ajustes. Registra temperatura ambiente, sensores disponibles, ventiladores y cualquier cambio de perfil. Un único máximo aislado puede variar por razones ajenas al soporte. Tampoco confundas temperatura del núcleo con otros sensores que el software pueda mostrar. Esta guía no presenta mediciones térmicas propias; explica qué necesitarías documentar para interpretar una comparación. El soporte se elige primero por compatibilidad mecánica y no por una promesa de refrigeración que no se ha verificado.

5. Soportes fijados al chasis

Un brazo anclado a las ranuras puede liberar la base de la caja y ofrecer un ajuste distinto. A cambio, necesita puntos de fijación adecuados y puede ocupar espacio que utilizaría otra tarjeta. Comprueba cuántas ranuras intervienen, qué tornillos requiere y si comparte una fijación con la gráfica. No uses cualquier tornillo que parezca entrar: longitud, rosca y cabeza deben corresponder a lo indicado. Un tornillo demasiado largo o incorrecto puede dañar piezas o impedir una sujeción adecuada.

Leer el orden de montaje

Algunos soportes se instalan después de la tarjeta; otros requieren preparar piezas antes de colocarla. Sigue el orden del manual específico. Si el accesorio utiliza separadores o arandelas, identifica dónde van y qué versión del soporte tienes. No omitas una pieza porque el conjunto parezca firme al apretarlo. Tampoco añadas arandelas por iniciativa propia para resolver un desajuste sin entender su función. Un montaje que requiere doblar el brazo o desplazar la tarjeta para alinear tornillos puede indicar incompatibilidad o un error previo.

La documentación oficial de MSI muestra, para determinados soportes, un brazo que se coloca bajo la tarjeta y entra en contacto ligero antes de fijarse. ASUS describe otro sistema con base y ajuste de altura. Son ejemplos de procedimientos distintos, no instrucciones intercambiables. La coincidencia de objetivo no implica que deban usar los mismos tornillos, puntos o fuerza de contacto. Conserva el manual del accesorio que has comprado y compáralo con el de tu caja y tarjeta. Si se contradicen, consulta la compatibilidad antes de continuar.

Otras tarjetas y conectores

Comprueba el espacio de tarjetas de sonido, capturadoras, adaptadores y conectores internos. Un soporte puede parecer libre en una fotografía donde solo se ve la gráfica, pero invadir una ranura que necesitas. Revisa también el acceso a pestañas y tornillos para una futura retirada. Una solución que impide desmontar otra pieza sin forzarla complica mantenimiento. Planifica la secuencia de acceso y no únicamente la posición final. Una caja limpia visualmente puede seguir teniendo dependencias que no aparecen en una foto frontal.

Los cables de ventiladores y otros accesorios deben quedar fuera de zonas de contacto y de giro. No uses el soporte para sujetar un mazo de cables si no está diseñado para ello. Esa carga adicional puede moverlo o transmitir una fuerza a la tarjeta. Utiliza los puntos de gestión de cableado previstos por el chasis y deja holgura donde corresponda. Si el soporte lleva iluminación, planifica su cable por separado antes de fijarlo, porque el conector puede quedar inaccesible una vez ajustada la posición.

6. RGB y ARGB: una segunda comprobación independiente

La parte mecánica y la iluminación son dos compatibilidades diferentes. Un soporte puede encajar físicamente y requerir un controlador que no tienes. Revisa tensión, distribución de pines, tipo de señal y requisitos del fabricante. En sistemas habituales de PC existen conexiones RGB de 12 voltios y ARGB de 5 voltios, con formatos distintos; no deben intercambiarse por parecido. También hay conexiones propietarias. No fuerces un enchufe ni utilices un adaptador sin documentación que confirme la combinación exacta.

Cabecera, controlador y capacidad

Consulta el manual de la placa base para identificar la cabecera adecuada y sus límites. No deduzcas compatibilidad porque un programa de sincronización aparezca anunciado en el soporte: puede requerir una conexión o un controlador concreto. Si utilizas divisores o concentradores, revisa cómo se alimentan y qué carga permiten. La cantidad de salidas no garantiza que todas puedan utilizarse con cualquier conjunto. Mantén un inventario de los dispositivos conectados y utiliza las cifras publicadas para ese sistema, sin estimar corrientes por el número visible de luces.

Si no quieres iluminación, comprueba si el soporte puede utilizarse mecánicamente con esa función desconectada, según sus instrucciones. No necesitas añadir un controlador únicamente para que el accesorio combine con el resto del equipo. La prioridad es un montaje correcto. Cuando el cable no se use, colócalo de forma que no entre en ventiladores ni quede presionado contra una pieza caliente o móvil. Evita conectarlo a una cabecera desconocida para probar. Si la referencia utiliza un sistema propietario, su manual debe explicar las opciones admitidas.

Diagnóstico de una luz que no enciende

Apaga y desconecta antes de revisar conexiones internas. Confirma modelo, tipo de cabecera y orientación conforme a los manuales. Revisa si el controlador requiere una alimentación adicional y si el software puede haber desactivado el canal. No cambies entre cabeceras al azar. Un fallo de iluminación no demuestra que el soporte sea mecánicamente inadecuado, del mismo modo que un efecto de color correcto no confirma que la tarjeta esté bien apoyada. Mantén ambos diagnósticos separados para no introducir un problema nuevo mientras intentas resolver otro.

Consultar soportes con iluminación ARGB en Amazon. Comprueba tensión y control en la referencia exacta; la palabra RGB en el título de una tienda no identifica por sí sola la conexión.

7. Procedimiento de instalación y comprobación

Empieza con el equipo apagado y desconectado conforme a las instrucciones del fabricante. Asegura el chasis sobre una superficie estable y organiza tornillos y herramientas. Revisa que la gráfica esté correctamente instalada antes de introducir el soporte. Si necesitas retirarla o cambiar su fijación, sigue su procedimiento específico, incluida la liberación de la pestaña de la ranura. No tires de la tarjeta para acceder a un punto oculto. Si no puedes trabajar sin aplicar fuerza indebida, detén el montaje y revisa la secuencia.

Preparar el punto de apoyo

Identifica una base estable y un contacto autorizado. Ajusta el soporte antes de introducirlo cuando el manual lo permita, dejando margen para el ajuste final. No arrastres una pieza metálica sobre la placa ni sobre componentes expuestos. Mantén las herramientas controladas y comprueba que no queda ningún tornillo suelto. Si la caja está tumbada para trabajar, recuerda que la carga cambiará al colocarla en su posición habitual. El método de ajuste debe corresponder a la orientación que describa el manual del accesorio.

Al aproximar el contacto, observa que la tarjeta no se desplace hacia arriba ni se tuerza. La sensación de resistencia no es un valor de fuerza calibrado. Si el fabricante especifica un método o un par de apriete, utiliza ese dato y la herramienta apropiada. Si no lo especifica, no inventes un par numérico ni lo extrapoles de otra pieza. Una recomendación genérica de apretar fuerte puede ser perjudicial. El resultado debe ser estable dentro del procedimiento previsto, sin deformación forzada del conjunto.

Inspección antes de encender

Revisa desde varios ángulos la separación de ventiladores, cables y conectores. Comprueba que el soporte no toca la placa electrónica expuesta ni impide cerrar el panel sin presión. Confirma que los tornillos y el mecanismo de bloqueo están en su posición. No utilices el cierre del panel para empujar un cable o una pieza hacia dentro. Si necesitas mantener presión con la mano para cerrar la caja, vuelve a medir. Una instalación correcta debe respetar las holguras del chasis y del cableado.

8. Cómo evaluar una inclinación visible

Una fotografía tomada en ángulo puede hacer que una tarjeta parezca más inclinada de lo que está. Utiliza referencias del propio chasis y una vista lo más alineada posible para documentar, sin convertir esa observación en una tolerancia estructural. La cubierta exterior tampoco es necesariamente una regla recta: puede tener formas deliberadas. No midas una desviación sobre una pieza decorativa y la presentes como flexión del circuito. Si necesitas determinar si existe daño o una deformación fuera de especificación, consulta al fabricante con imágenes claras y el modelo completo.

Qué registrar antes de intervenir

Anota la tarjeta, la caja, la placa base y la orientación del montaje. Indica si el soporte venía incluido y si has utilizado sus instrucciones. Toma fotografías del anclaje trasero, del punto de apoyo y de la zona general, evitando ocultar conexiones con una imagen excesivamente cerrada. Si el problema apareció después de mover el equipo, explica ese cambio. Una descripción cronológica breve permite distinguir una posición inicial de una modificación reciente. No atribuyas automáticamente el síntoma al peso si existe la posibilidad de una fijación incorrecta.

Si hay fallos de imagen, reinicios o desconexiones, no presupongas que un soporte los resolverá. Pueden tener múltiples causas y requieren diagnóstico propio. No sigas utilizando el ordenador para probar un accesorio si observas daño físico, una conexión dudosa o una pieza suelta que pueda entrar en contacto con componentes. El soporte es un accesorio mecánico y no una reparación universal. Para una incidencia de funcionamiento, conserva mensajes de error y condiciones de aparición por separado de las fotografías de posición.

Comparación antes y después

Si documentas el resultado, conserva encuadre, posición del chasis y referencia visual. Describe el procedimiento aplicado y el punto autorizado de contacto. No anuncies un porcentaje de reducción de esfuerzo que no has medido. Una imagen puede mostrar un cambio de posición, pero no revela por sí sola las tensiones internas ni la carga sobre una ranura. Evita convertir un aspecto más horizontal en una certificación de seguridad. La verificación principal sigue siendo cumplir las instrucciones del conjunto y no introducir fuerzas o interferencias nuevas.

9. Escenarios de compatibilidad

Caja con cubierta de fuente

Una cubierta puede ofrecer una superficie próxima a la tarjeta, pero debes comprobar su rigidez y las aberturas que incorpora. No todas las chapas están diseñadas para recibir un puntal en cualquier punto. Mide la altura hasta el contacto válido y revisa si la base queda sobre una zona continua. Considera también que el panel pueda desmontarse durante mantenimiento: el soporte no debe convertir una retirada normal en un movimiento que arrastre la gráfica. Documenta la dependencia y retira el accesorio siguiendo el orden adecuado cuando sea necesario.

Caja con ventiladores inferiores

Si casi toda la base está ocupada por ventiladores, un apoyo de pie puede carecer de una superficie válida. Busca un sistema de anclaje compatible o el accesorio específico de la caja. No coloques una base sobre las aspas, una rejilla flexible o una pieza intermedia improvisada. Aunque el puntal alcance la altura, la trayectoria de carga puede ser inadecuada. El criterio de descarte debe aplicarse antes del precio: una oferta no resuelve la falta de un punto de apoyo correcto.

Tarjeta muy gruesa y otras expansiones

El grosor anunciado en número de ranuras suele ser una descripción aproximada de ocupación, pero los milímetros y las vistas ayudan a entender el espacio real. Un soporte anclado bajo la gráfica puede interferir con una tarjeta adicional o con un conector de la placa. Revisa el conjunto completo, incluyendo cabezales y cables instalados. No presupongas que un accesorio cabe porque comparte la misma cantidad de ranuras en la fotografía de una tienda. La posición de la ranura principal y del resto de componentes varía entre placas.

Equipo que se transporta

Un soporte que funciona con el equipo quieto no constituye automáticamente una solución de transporte. Los movimientos y golpes pueden introducir cargas en otras direcciones y desplazar accesorios de pie. Consulta las instrucciones del fabricante para mover el ordenador y para transportar una tarjeta pesada. No uses el soporte como argumento para ignorar esas indicaciones. Si el equipo cambia de ubicación, revisa fijaciones y posición antes de volver a utilizarlo, con el sistema apagado y desconectado durante la inspección interna. La estabilidad estática y el transporte son problemas distintos.

10. Matriz de compra y coste total

Descarta primero incompatibilidades y compara después precio. Una diferencia pequeña de coste no compensa un punto de apoyo incorrecto. Si el fabricante de tu tarjeta incluye un accesorio adecuado, comprueba su contenido y manual antes de comprar otro. Un soporte adicional puede resultar redundante o introducir una configuración no prevista. No acumules apoyos sin entender cómo se reparten las fuerzas. La solución más elaborada visualmente no es necesariamente la más clara ni la que facilita mantenimiento.

Ejemplo de presupuesto sin precios inventados

Supón que un accesorio cuesta 18 euros y necesita un controlador compatible de 12 para utilizar su iluminación. El presupuesto para esa configuración sería 30 euros, siempre que ambos precios fueran los que tú has comprobado. Otro soporte de 25 sin iluminación podría ser más barato como conjunto, aunque el precio de su caja sea mayor que el del primer accesorio. Es una cuenta ilustrativa, no una oferta vigente. Además, ninguno de esos totales demuestra compatibilidad mecánica: esa condición debe verificarse antes de comparar el ahorro.

Revisa qué piezas incluye cada variante, el vendedor, los gastos y las condiciones aplicables. Un título que muestre varios colores puede corresponder a opciones con accesorios distintos. Guarda la referencia y el manual vinculados a la compra concreta. Si una reseña analiza una revisión anterior, no traslades automáticamente su rango de altura ni sus conexiones. Las imágenes pueden permanecer similares mientras cambia una pieza. La trazabilidad del modelo ayuda a comprar el accesorio correcto y a solicitar repuestos sin depender del nombre genérico.

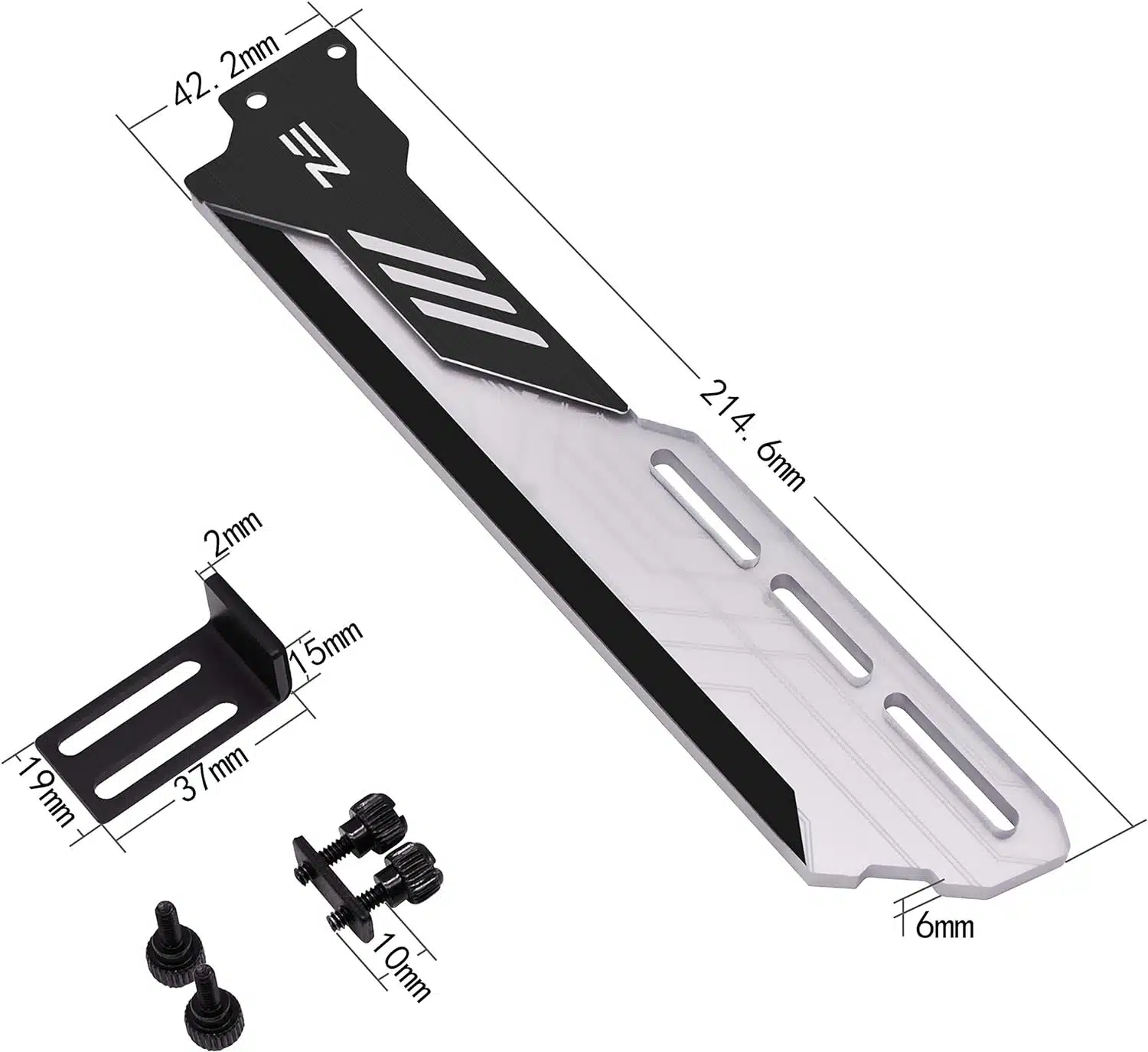

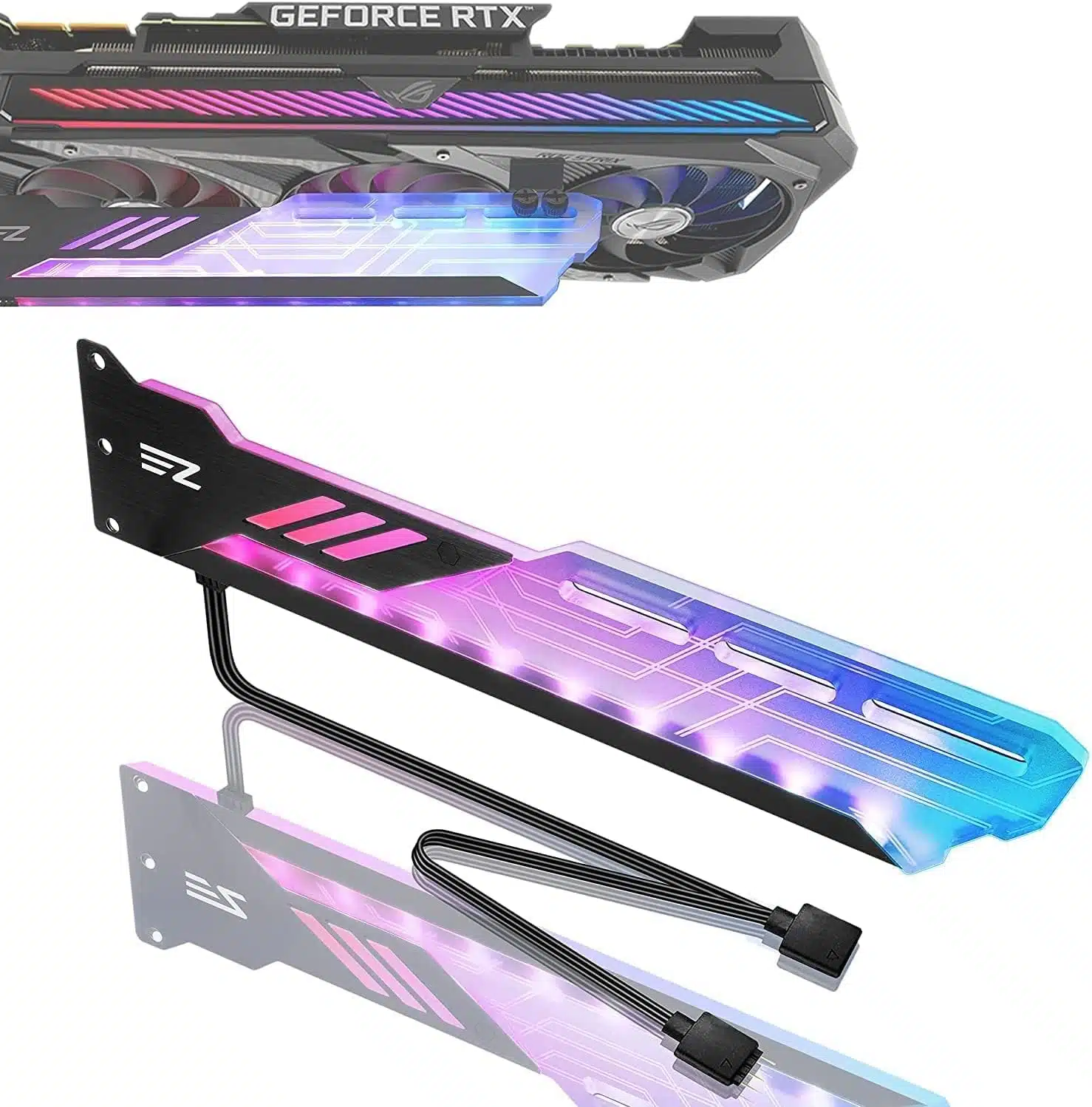

Localizar referencias del soporte EZDIY-FAB en Amazon. Es una búsqueda, no una confirmación de stock ni de compatibilidad con tu caja.

11. Fuentes técnicas y límites

Se consultan las instrucciones oficiales de ASUS para sus soportes incluidos y la guía de montaje de un soporte MSI. Describen diseños concretos y muestran por qué no existe una secuencia universal. Los criterios de medición y planificación de esta entrada son una metodología editorial. Las fuentes no certifican el accesorio de las fotografías ni una combinación arbitraria de tarjeta, caja y soporte.

Los ejemplos de fuerzas y presupuesto sirven para interpretar conceptos. No son resultados de ensayo ni especificaciones de resistencia. Si un fabricante publica un límite de carga, comprueba las condiciones de ese dato y no lo conviertas en una autorización para cualquier punto de contacto. La compatibilidad depende de geometría, fijación y procedimiento, además del peso. Si falta información esencial, la decisión técnica correcta es reconocer esa ausencia y buscar un accesorio documentado, no rellenarla con una suposición por parecido.

Ficha de compatibilidad antes de comprar

Reúne en una sola ficha el modelo completo de tarjeta, placa y caja. Añade el punto autorizado de contacto, la superficie de base o anclaje y las medidas disponibles. Señala qué dato procede de un manual y cuál has medido personalmente. Esa distinción permite revisar una duda sin mezclar una especificación nominal con una aproximación tomada a través de una abertura. Si una cifra esencial falta, no la sustituyas por la de una tarjeta similar. Busca el documento correspondiente o una respuesta del fabricante.

Incluye una vista superior del recorrido de cables y una lateral del espacio bajo la gráfica. Identifica ventiladores, conectores y tarjetas adicionales. No necesitas publicar esas imágenes; pueden servirte como referencia de montaje. Si las compartes para pedir ayuda, evita mostrar información privada o números de serie innecesarios. Una descripción con medidas y puntos claros suele resolver más dudas que varias fotografías decorativas donde no se distingue el apoyo. La calidad de la información influye directamente en la calidad de la recomendación.

Revisión tras el mantenimiento

Si retiras filtros, paneles o cables cercanos, comprueba después que el soporte conserva su posición. Una limpieza puede desplazar un puntal sin que se note desde el exterior. Realiza la inspección interna con el equipo apagado y desconectado, siguiendo el procedimiento de acceso del chasis. No intentes corregir la altura introduciendo la mano entre ventiladores en marcha. Si necesitas desmontar la tarjeta, retira primero las dependencias que indique el manual para evitar arrastrar el accesorio contra el circuito o un conector.

Conserva la tornillería y el manual si cambias de caja. La compatibilidad anterior no garantiza que el mismo soporte funcione en el nuevo montaje. Puede variar la altura de la ranura, la cubierta de fuente o la ubicación de ventiladores. Repite la comprobación desde el principio y documenta los cambios. Esa revisión evita reutilizar una pieza solo porque ya la tienes y permite decidir si el accesorio específico de la nueva caja ofrece una solución más clara. El objetivo sigue siendo una trayectoria de apoyo correcta y accesible.

Compatibilidad como condición de descarte

Imagina tres accesorios candidatos. El primero tiene el rango de altura correcto, pero su base invade un ventilador. El segundo libera la base, aunque ocupa una ranura necesaria para una capturadora. El tercero utiliza un anclaje documentado y deja acceso a cables y tornillos. No necesitas asignar puntuaciones para entender por qué los dos primeros no resuelven ese montaje. La selección empieza por eliminar incompatibilidades y solo después compara precio, acabado y efectos. Un promedio de ventajas pequeñas no debe compensar un requisito que hace imposible instalar la pieza correctamente.

Esta forma de decidir también ayuda cuando una tienda anuncia compatibilidad amplia. Traduce la promesa a condiciones verificables: qué altura admite, dónde apoya, qué espacio ocupa y qué fijaciones utiliza. Si el anuncio no responde, busca el manual antes de comprar. La ausencia de una medida no significa que el accesorio sea incompatible, pero sí que todavía no has demostrado lo contrario. Distinguir una duda de una confirmación evita recomendaciones demasiado seguras basadas en una fotografía atractiva.

Finalmente, conserva la razón de tu elección junto a la factura. Si en el futuro sustituyes la GPU, sabrás qué condición justificaba ese soporte y cuál debes volver a comprobar. No reutilices el punto de contacto por memoria: la nueva cubierta puede tener otra estructura y otra disposición de ventiladores. Una revisión breve y documentada protege el sentido de la compra original y facilita un mantenimiento ordenado.
